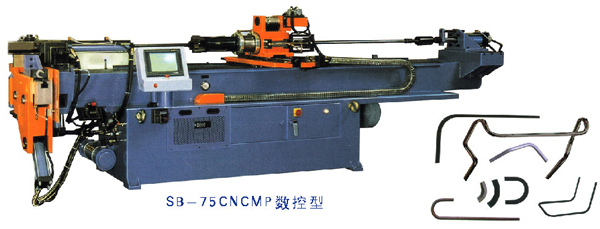

CNC數控彎管機
CNC數控彎管機
CNC數控彎管機性能特點
1、采用觸控屏幕，加數控模組，對話式操作，程式設定容易。
2、床身結構穩定，不易變形。
3、每一檔案可設定9個彎管角度，記憶本可儲放560檔案。
4、俱慢速定位功能，重復精度達±0.1°
5、錯誤訊息在屏幕上顯示，幫助操作者立即排除。
技術參數：
|
項目
|
SB38NCMP | SB50NCMP | SB63NCMP | SB75NCMP | SBB89NCMP | SB115NCMP |
|---|---|---|---|---|---|---|
|
最大適應碳鋼管材彎曲半徑1.5D為例
|
ф39.1*1.9t
ф31.7*3.5t
|
ф50.8*3.0t
ф44.4*4.8t
|
ф63.5*2.1t
ф57.1*3.0t
|
ф76.2*2.1t
ф69.8*3.0t
|
ф88.9*2.1t
ф82.5*2.4t
|
ф114*12t
ф89*15t
|
|
最大適用不銹鋼管材彎曲半徑1.5D為例
|
ф31.7*2.2t | ф44.4*2.2t | ф57.1*2.2t | ф69.8*1.9t | ф82.5*1.8t | ф114*8t |
|
*手動送抖最大行程
|
1550mm | 1950mm | 1950mm | 2400mm | 2400mm | 2500mm |
|
*最大彎曲半徑
|
175mm | 200mm | 200mm | 300mm | 300mm | 450mm |
|
最大彎曲角度
|
190° | 190° | 190° | 190° | 190° | 190° |
|
每關鍵可設定彎管數
|
8 | 8 | 8 | 8 | 8 | 8 |
|
最大油壓壓力
|
12Mpa | 14Mpa | 14Mpa | 14Mpa | 14Mpa | 14Mpa |
|
電機功率
|
5.5kw | 7.5kw | 7.5kw | 7.5kw | 11kw | 11kw |
|
機器重量
|
950kg | 1580kg | 1680kg | 2700kg | 2850kg | 8500kg |
|
機器尺寸
|
340*90*140 | 430*100*140 | 430*105*140 | 510*130*150 | 510*135*150 | 1250*1350*6000 |
注：帶*項目可依用戶需要定制加長或加大
